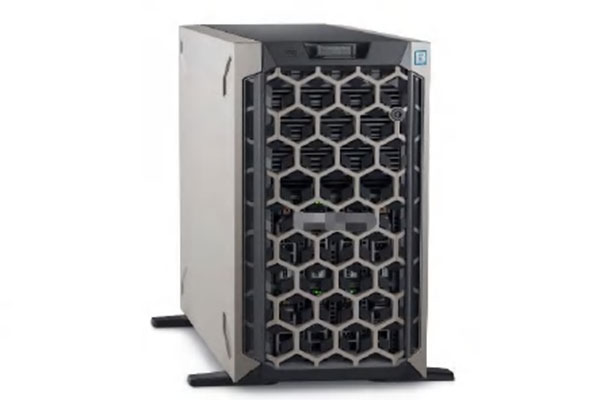

MWOMS-NX100在线监控系统网络版

简短描述:

  • ● 监控及焊机功率箱控制接口集成、支持主流工业通讯协议
  • ● 在线实时控制质量及一致性检测并输出NG报警信号
  • ● 焊接参数数据、焊接结果及每次焊接功率、频率曲线图存储回溯
  • ● 支持同时最多对4台MSX焊机的同步监控
  • ● 支持MES系统数据交换

产品详情

产品关键词

系统特点

● 实现焊机与外部接口的硬件隔离和软件通讯协议的转换
● 使自动线及企业MES系统更容易无缝对接
● 焊接质量检测过程使用了SPC预测,CPK预估
● 可以在一定程度上判断产线在焊接过程中的一致性和稳定性
● 焊接过程采样率达到1毫秒,采集精度高,因此可以更好地做到每次焊接过程的检测
● 在焊接结果数据相同的情况下也能很好的判断焊接过程中出现的异常
● 系统具有对NG产品的二次检测,对于外界环境(如:材料、参数、焊机故障等)的改变所引起的NG报警系统会体式用户进行检查

工况案例A

● 项目: NG品及一致性监测,自动线NG工位拾取
● 数据源: 47538组有效数据,特征值数据1000组
● 监测结果: NG有效检出96个,NG比率0.201%复检直观可见NG66个
● 一致性差25个,确认误报5个,未发现漏报
● 部分图片如下:

Spot weld

虚焊

Electrodeless lug

无极耳

Multi-foil layer

多箔层

工况案例B

● 项目:NG品及一致性监测,NG工况模拟
● 数据源:2899组有效数据,特征值数据100组
● 监测结果:NG有效检出个6个
● 部分图片如下:

6708

6708-油污NG报警信息:1-时间 2-功率

6709

6709-贴胶NG报警信息:1-时间 2-功率

6711

6711-铜铝混料NG报警信息:1-时间 2-功率

6710

6710-极耳偏移报警信息:1-时间 2-功率

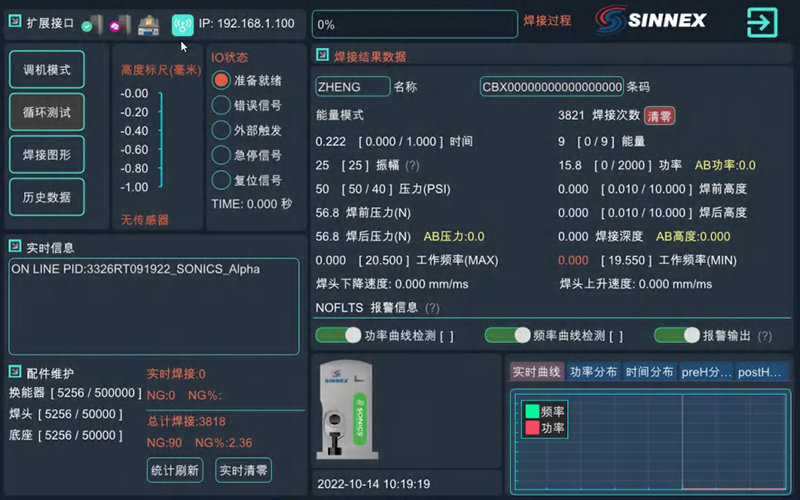

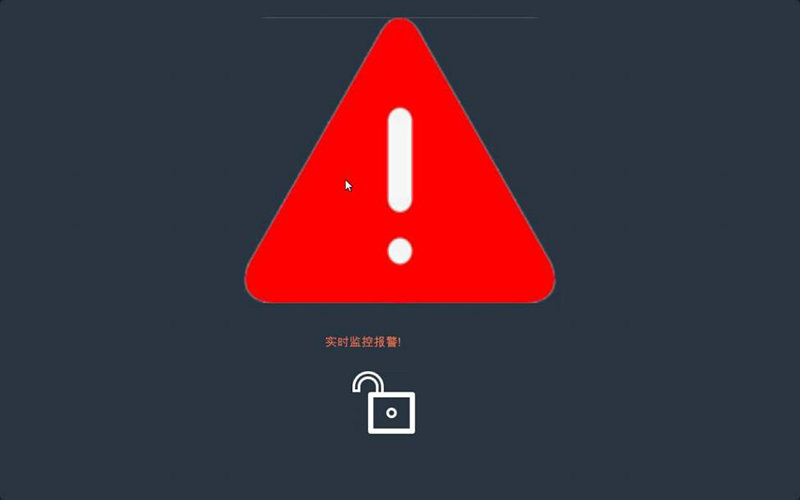

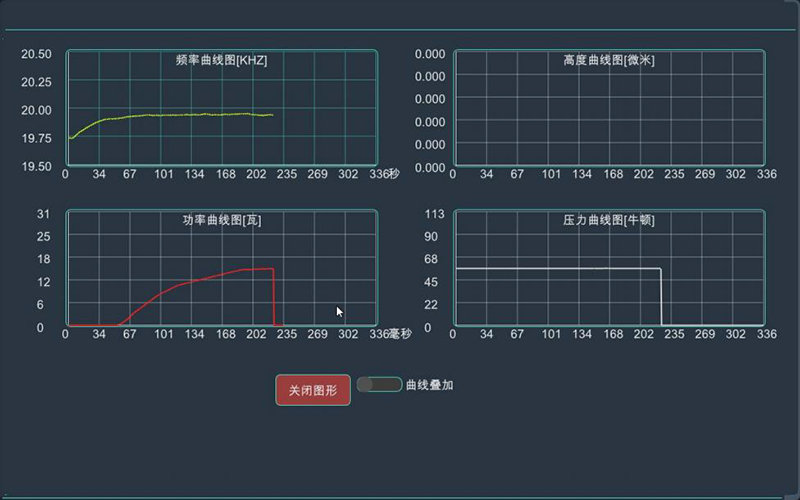

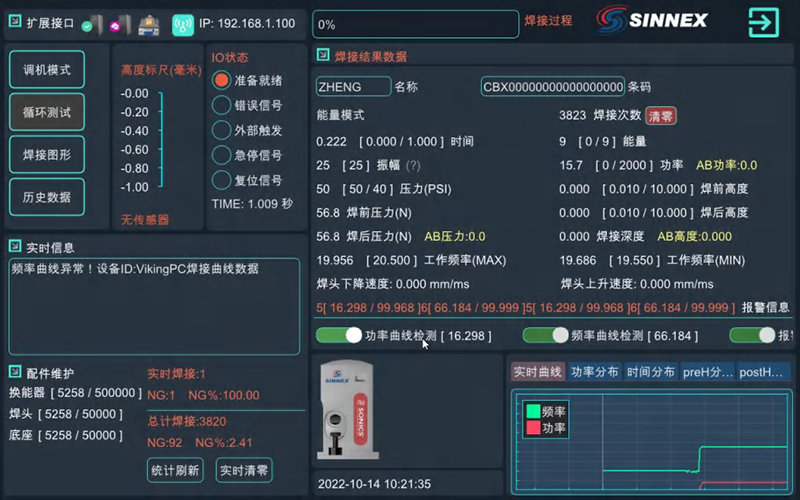

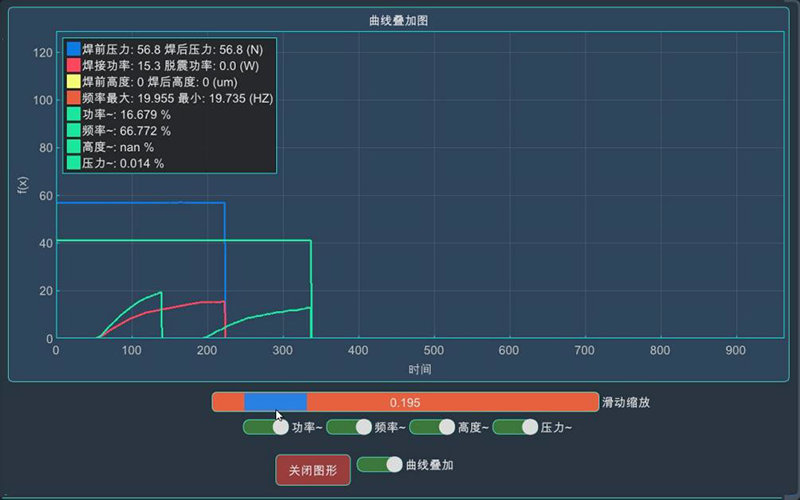

系统界面展示

system (1)
system (2)
system (3)
system (4)
system (5)
