SONICS COUTURE-20

Brève description :

La machine à souder les joints SONICS SEAM-20 est le système de soudage par ultrasons des métaux le plus avancé au monde. Ce système est le résultat d'améliorations continues depuis l'introduction de la première machine à souder les joints au monde en 1980. Aujourd'hui, ce système mature est largement utilisé pour le soudage de tuyaux composites aluminium-plastique, de panneaux solaires et de feuilles de cuivre et d'aluminium pour batteries. L'épaisseur maximale du côté unique de la feuille de cuivre pouvant être soudée est de 0,4 mm et l'épaisseur de 0,4 mm. le seul côté de la feuille d'aluminium mesure 1 mm.

Contactez-nous

Détails du produit

Mots-clés du produit

avantage

Contrôle qualité : assurer un contrôle précis du soudage en continu ;
Économique : pas besoin d'acétylène, de flux, de laiton ou de soudure ;
Économie de main d’œuvre : préparation minimale requise avant le soudage ;
Rapide : Garantir une vitesse de soudage continue d’au moins 15 mètres/minute ;
Programme automatique : le soudage par ultrasons a une programmabilité élevée et une fiabilité élevée, et peut être utilisé via un réglage automatique à distance.

La machine de soudage par ultrasons des métaux de la société américaine SONICS présente les avantages suivants par rapport à des produits similaires :
La tête de soudage en forme de rouleau denté est composée de matériaux résistants à l'usure de haute qualité et d'une technologie de pointe pour garantir une durée de vie de soudage de 600 000 à 800 000 mètres, de sorte que le coût unitaire est considérablement réduit ;
Le transducteur adopte un produit breveté aux États-Unis, sa technologie occupe la première place mondiale, le taux de conversion est supérieur à 90 % et il peut fonctionner en continu pendant une longue période ;
L'amplitude et la vitesse sont contrôlées par le bouton du panneau, et l'amplitude peut être ajustée pendant la rotation ou contrôlée à distance.

Présentation du système SONICS SEAM-20

SONICS SEZM-20 se compose de deux parties, le cadre et le boîtier de commande, reliés par des câbles de commande.

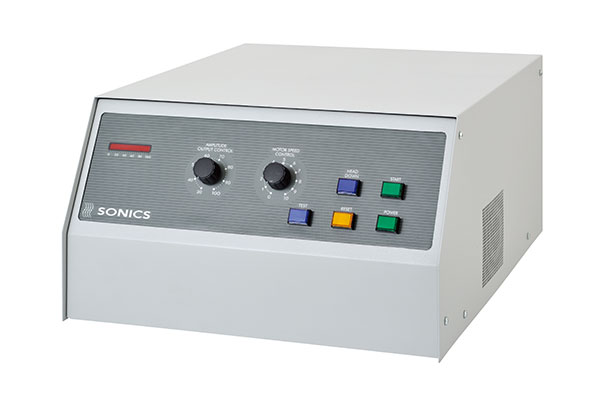

Système de contrôle :

Le système de contrôle SONICS SEAM-20 est un système de contrôle à microprocesseur avec une programmabilité et une fiabilité élevées, qui peut contrôler avec précision la vitesse et l'amplitude de rotation.

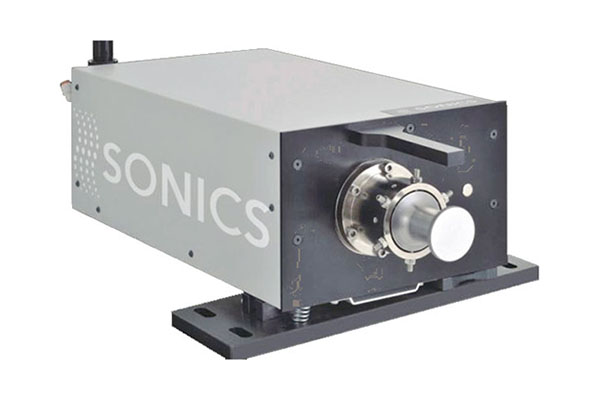

Partie crémaillère :

Le châssis est composé d'un ensemble de composants ultrasoniques et d'un moteur rotatif, avec une fréquence de fonctionnement de 20 KHz.
Les composants ultrasoniques sont composés de trois composants les plus importants : le transducteur, l’amplificateur et la tête de soudage.
SONICS SEAM-20 contrôle la direction de la vitesse de la tête de soudage en ajustant la phase sur le tableau de contrôle de la vitesse du moteur pour répondre aux exigences de soudage dans différentes directions de ligne sur la chaîne d'assemblage.

Vitesse de soudage :

Le système peut fournir une puissance de sortie standard de 3,0 kW. Dans les applications pratiques, nous recommandons que la vitesse de soudage pour le soudage de tuyaux en aluminium-plastique d'un diamètre d'environ 16 à 25 mm soit d'environ 12 à 16 mètres ; la vitesse de soudage pour le soudage de tuyaux en aluminium-plastique d'un diamètre d'environ 30 à 40 mm est d'environ 8 à 12 mètres ; et la vitesse de soudage pour le soudage de tuyaux en aluminium-plastique d'un diamètre d'environ 40 mm est d'environ 8 à 12 mètres. Les tuyaux en aluminium-plastique de diamètre doivent être soudés avec une tête de soudage à dents grossières, et la vitesse de soudage doit être d'au moins environ 8 mètres. La puissance de sortie de 3 000 W atteindra une charge maximale de 90 %, et il y aura toujours une réserve de 10 %.

Spécifications techniques :

Modèle : COUTURE-20
Fréquence : 20 kHz
Puissance : 3000 watts
Tension : monophasé 200-250 V 50/60 Hz, plage de fluctuation de tension ± 10 %
Courant : 20 A
Source d'air : 0,4-0,7 Mpa
Débit de gaz : 425 L/min
Bruit : <45dB(A)
