Machine à souder les faisceaux de câbles AUTO-T

Brève description :

Détails du produit

Mots-clés du produit

Caractéristiques

Pouvoir	Puissance : 2 500 watts ; 4 000 watts
Caractéristiques	● Ajustez automatiquement la largeur de la plage de soudage de 0,5 à 35 millimètres carrés (selon le modèle du boîtier d'alimentation) ● Tête d'outil de précision brevetée pour un réglage facile ● Structure à lames à ressort brevetée triple sortie ● Commande par pédale standard, facile à traiter pour les opérateurs ● La vanne de régulation de pression électronique contrôle avec précision la pression de l'air de soudage ● Système numérique de précision en hauteur et en largeur ● Le système de rail coulissant stable à haute charge garantit la précision du soudage et évite la forme irrégulière des fils après le soudage
Qualité	Mode temps/mode énergie/mode hauteur/amplitude réglable

Les fonctionnalités standard incluent

● Contrôle par microcontrôleur dédié industriel à grande vitesse
● Traçage automatique de fréquence et modulation de fréquence en temps réel
●Système de contrôle d'amplitude numérique
●Contrôle numérique de la pression de démarrage
● Soudage à retard réglable
● Contrôle du temps de vibration après soudage
● Plusieurs ensembles de stockage et de rappel de paramètres
●Affichage numérique de la puissance de sortie
●Affichage numérique de la fréquence
● Statistiques sur le nombre de soudures
● Contrôle qualité du soudage
● Protection contre les surcharges

● Ajustement du circuit de charge
●Interface de fonctionnement à écran tactile couleur
●Affichage de la courbe de puissance de soudage
● Mode d'apprentissage du soudage
● Mode de soudage séquentiel
● Contrôle segmenté de l'amplitude et de la pression atmosphérique
● Dispositif de refroidissement par soufflage d'air ajusté automatiquement en fonction de la puissance de soudage
● Mode de soudage en hauteur et en largeur
● Contrôle des autorisations de mot de passe utilisateur
●Interface automate
● Interface du pistolet scanner

Contrôle des processus de production

détection avancée
Afin de garantir que les fils actuellement soudés sont dans la bonne combinaison, l'équipement détectera la hauteur avant le soudage. Si la hauteur de soudage dépasse la plage définie, le soudage sera terminé et le soudeur enverra un signal d'alarme d'erreur.

procédé de soudage
Après avoir réussi le test de pré-hauteur, l'onde ultrasonique émet une vibration de fréquence de 20 kHz. En même temps, les oxydes sur les fils sont éliminés par vibration à haute fréquence avant le soudage. Après avoir éliminé la contamination de surface, une énergie de soudage précise est libérée. agir sur les fils, en les rendant bien liés ensemble.

Inspection après soudure
Une fois le soudage terminé, la machine à souder détectera la hauteur après le soudage. Si elle dépasse la plage de détection de qualité définie, la machine à souder émettra une alarme.

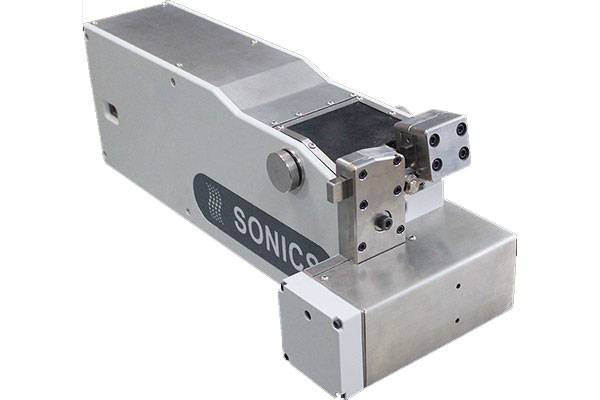

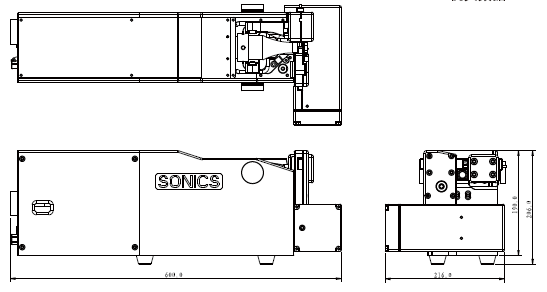

Données de l'actionneur :

Poids de la machine à souder les faisceaux de câbles Auto-T : 15,8 kg
Exigence de pression d'air : 80PSI origine sèche et propre

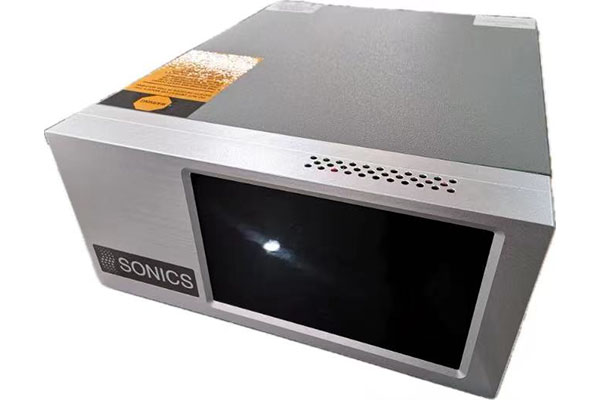

Boîtier de commande basse consommation

Puissance de sortie maximale : alimentation 2 500 W
Poids : 9,5 kg
Taille du boîtier de commande de puissance : 386 mm de large * 178 mm de haut * 462 mm de profondeur
Exigences d'alimentation : 220 V à 20 A

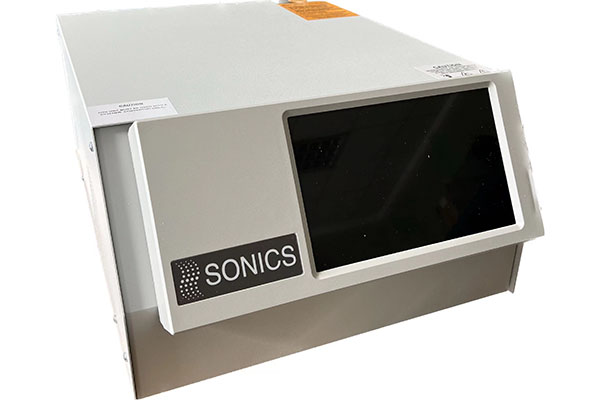

Boîtier de commande haute puissance

Puissance de sortie maximale : alimentation 4 000 W
Poids : 31,7 kg
Taille du boîtier de commande de puissance : 447 mm de large * 272 mm de haut * 571 mm de profondeur
Exigences d'alimentation : 220 V à 30 A
